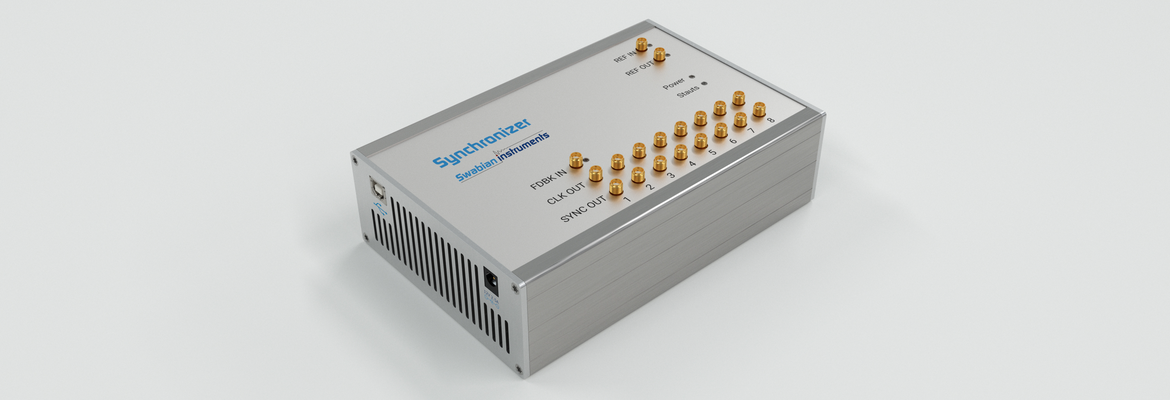

Synchronizer

先进的外部时钟和信号同步装置

Swabian Instruments的信号同步装置Synchronizer使您能够运行、处理多达144个输入通道的大规模应用。通过Synchronizer,多台Time Tagger Ultra或Time Tagger X可以在保持优异计时精度的情况下组合成如同一台装置。采集自各台设备的时间标签流会自动合并,从而使您可以充分利用Time Tagger强大的软件引擎。

多达
8台
Time Taggers
高达
640 M tags/s
数据传输率
0.8 ppb
24小时的时钟漂移
构建大规模的时间标记器

Synchronizer 被众多全球领先的光量子计算实验室选用以构建大规模的Time Tagger系统,用于处理诸如来自SNSPD超导纳米线单光子探测器阵列测量得到的高阶符合计数实验。其独特的处理能力使您仅需几行代码即可同时测量计算数百个事件的符合计数率。

功能特点

最多同步8台Time Taggers 同步多达8台设备

Synchronizer可以实现8台设备至多144个通道的信号同步,兼容Time Tagger Ultra和Time Tagger X的所有配置。

优异的时间分辨

Synchronizer引入的抖动远低于现有Time Tagger高分辨版本的抖动,因此使用Synchronizer不会降低系统的时间分辨率。

超稳定参考时钟

Synchronizer配备的最新的Si-MEMS时钟技术在24小时内的时钟漂移不超过0.8 ppb。

灵活的时钟输入输出

Synchronizer可接入10 MHz的外部时钟,也可为其他仪器提供稳定的参考时钟信号。

多台Time Tagger同步统一

同步的多台Time Tagger在软件中显示为一台设备,可以如同控制单台Time Tagger一样轻松实现所有数据采集和测量的功能。

即时处理高达640 Mtags/s

强大软件引擎使您能够即时合并采集和处理来自多台Time Tagger Ultra和Time Tagger X的时间标签流,总数据速率高达640 Mtags/s,领先于世面同类产品。

规格参数

振荡器
初始公差±500 ppb
温度漂移±0.2 ppb/°C
时钟漂移(24小时)±0.8 ppb
时钟漂移(1年)±150 ppb
同步输出
频率500 MHz
耦合AC, 50 Ω
振幅800 mVpp
时钟输出
频率10 MHz
耦合AC, 50 Ω
振幅1 Vpp
时钟输入
频率10 MHz
耦合AC, 50 Ω
最小振幅1 Vpp
最大振幅5 Vpp
一般参数
尺寸(长 x 宽 x 高)192 x 131 x 66 mm3
