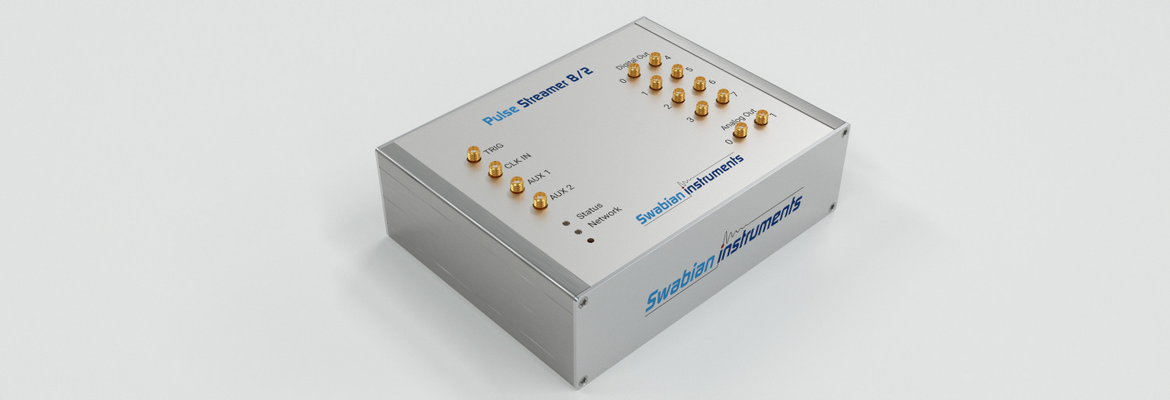

Pulse Streamer 8/2

1 GSa/s 数字码型发生器

Pulse Streamer 8/2 是一个同步数字码型和任意波形发生器,具有8个数字信号输出通道和2个模拟信号输出通道。Pulse Streamer具备的强大用户界面,可让您有效地定义复杂的脉冲序列和任意波形。

8
数字信号输出通道
1 GSa/s
采样速率
1 M pulses
pattern memory
安排您的实验。

Pulse Streamer在核磁共振谱和电子顺磁共振谱、超冷原子和离子、量子点以及粒子物理学等领域有广泛应用。请查看Pulse Streamer的文档,并了解其如何在这些应用中协调测量设置、解决实验控制的难题。

产品特征

8个数字信号输出通道

8个同步数字输出通道以1 GSa/s的采样率发送数字信号。电压电平可以设置为0 V或3 V,定时精度为1 ns。上升时间和下降时间(定时精度)约为1 ns。

2个模拟信号输出通道

2个模拟输出通道以125 MSa/s的采样速率输出-1 V至1 V范围、14 bits分辨率的模拟信号。 模拟输出与数字输出同步,其采样率为数字信号的八分之一,定时精度为8 ns。

游程编码使代码更简洁

Pulse Streamer使用游程编码的压缩方法使您的代码保持简洁。数字码型的定义仅需考虑脉冲的电平高低和持续时间,而无需在意数据块和预定义的块长度。

1兆脉冲内存与3种重复模式

Pulse Streamer高达1兆的脉冲内存可让您定义多达100万个脉冲的码型。3种重复模式使您可以选择序列播放一次、重复播放N次或无限次重复播放。

多种触发模式

Pulse Streamer不仅可以通过软件启动,还可以通过外部触发输入信号启动,即可实现脉冲序列与外部触发信号的同步。

通过以太网快速上传数据

Pulse Streamer通过以太网进行控制,可以轻松集成到实验室网络中的任意位置。1 Gbit/s的数据传输率可在数毫秒内完成设置。

规格参数

数字信号输出
输出通道8x SMA
采样速率1 GSa/s
输出电压3 V
输出阻抗50 Ω
升降时间<2 ns
模拟信号输出
输出通道2x SMA
采样速率125 MSa/s
输出电压-1 to 1 V
输出通道50 Ω
带宽50 MHz (-3 db)
模式生成
最长码型长度1 M脉冲
重复模式1, N, 无限次
触发方式内部、外部均可
一般参数
尺寸(长 x 宽 x 高)185 x 145 x 65 mm3
